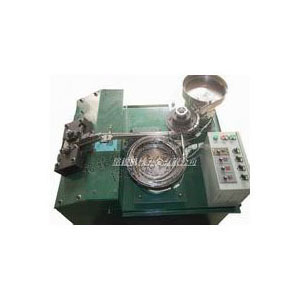

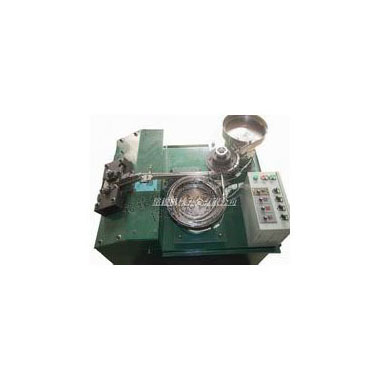

中文版瓦型螺絲高速壓機
本機是：瓦型螺絲壓機，它具有穩定性，墊片壓出來后不變形速度快，易操作。本壓機是第三代最新產品，速度由原來的150顆/分鐘，提高到現在的230顆/分鐘。
瓦型墊片擠壓機產品說明書
1 機構名稱
1.1 本機床由箱體、自動供料系統、擠壓成型機構、電路控制系統、傳送機構五個部分組成。
1.2箱體采用焊接工藝加工而成，用于支撐和安裝各部件機構，箱體內部安裝有WPA060型減速機。 ****型1.5KW拖動電機壓條支架，傳動鏈條，安裝時均使用螺栓固定，調試安裝時應檢查并確保各螺栓緊固。
1.3自動供料系統由振動盤組成，分螺絲振動盤和瓦型墊片振動盤。振動盤由底座、電磁鐵、彈簧鋼片、頂盤組成。輸入電壓為220V交流電壓，頻率為50HZ
1.4擠壓成型機構由壓輪、壓輪座、壓輪軸、壓條、軸承、底板、軸承套組成。壓輪和壓輪軸相對靜止。壓輪上下均安裝有軸承，并由軸承座固定軸承。軸承座、壓輪座、底板由螺栓固定。使用過程中應經常檢查，確保螺栓緊固。壓輪軸下端裝有鏈輪。用方型銷釘固定。壓輪之間的間隙由上下兩條螺桿調節，調節之前應先松開壓輪座上的固定螺絲。
1.5傳送機構由調速電機、摩擦手輪、轉盤、長直軌道、振動器、壓輪軌道組成。
1.5.1調速電機為GN型40W調速電機，用于驅動轉盤旋轉，控制檔為無極調速，輸入電壓220V 50HZ。
1.5.2磨擦手輪由摩擦片、主軸、手輪螺帽組成。用于卡件時主軸和轉盤的相對運動，起到保護電機和部件的作用。
1.5.3轉盤由特殊材質并經耐磨工藝加工而成。用于加工件上料。正常運行時轉盤和摩擦主軸相對靜止。
1.5.4 長直軌道由不銹鋼材質加工而成，用于螺絲傳送，軌道接近轉盤一端安裝有套墊磨具。模具上方帶有螺絲壓條，轉盤壓環，防止螺絲在傳送過程中脫落。套墊模具用于螺絲和瓦型墊片組合。
1.5.5 電路控制系統由電控箱、調速儀、開關、指示燈組成。電控箱安裝于箱體上，調速儀有螺絲振動盤、瓦型墊片振動盤、振動器、調速電機、4個部件的調速儀、對應的開關分別為各部件的電源開關。拖動電機由總開關控制、拖動電機為三相380V供電。其他均為220V電壓。電路接入線（動力線）為三相380V供電。其他均為220V電壓。電路接入線（動力線）為三相380v+零線或三相380V十二相220V接入。
2 安裝與調試
2.1機床安裝位置地面要平整、無沉降。
2.2機床周圍應保留不少于1米的操作維修空間。
2.3機床定位后調節支撐地腳高度，將工作臺調節至水平。
2.4將振動盤放置于托板上，調整位置將出口對正磨具接口和轉盤接口、振動盤出口和對應的接口之間應保留合適的間隙。
2.5將振動盤電源線和輸入線接口對接卡扣到位，插頭位置無裸漏線頭。
2.6旋轉摩擦手輪主盤能自如旋轉。
2.7旋轉箱體側面的減速機手輪、壓輪能自如旋轉。
2.8檢查各螺栓無松動現象。
2.9接入動力線380V三相+零線或380V三相+220V二相接入相應端子。
3.0開啟電源。
